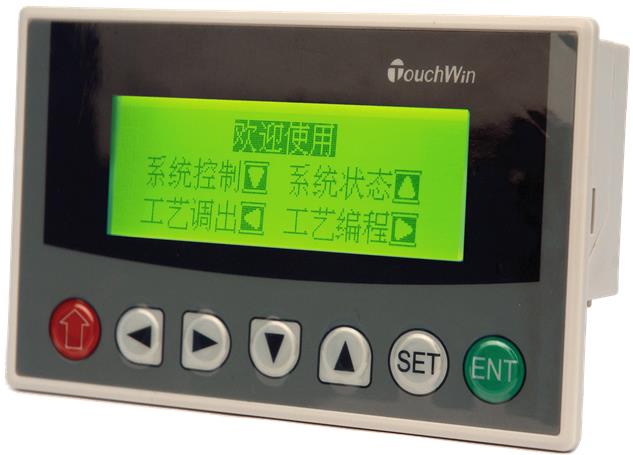

OP系列文本显示器
3.7 英寸单色
7~26个按键
对应PLC机种广泛
具有密码保护功能，内置时钟（可选件）
文本精灵，动态显示文本
具有报警列表功能，逐行实时显示当前报警信息
按键可被定义成功能键，可替代部分控制柜上机械按键
带背景光STN液晶显示
7~26个按键
对应PLC机种广泛
具有密码保护功能，内置时钟（可选件）
文本精灵，动态显示文本
具有报警列表功能，逐行实时显示当前报警信息
按键可被定义成功能键，可替代部分控制柜上机械按键
带背景光STN液晶显示
一般说明
|
型号 |
OP330 OP330-S |
OP325-A OP325-A-S |
OP320-A OP320-A-S |
OP320-A-N |
OP320 OP320-S |
|
显示 |
|||||
|
类型 |
黄绿色STN |
||||
|
使用寿命 |
20000小时以上，环境温度25℃，24小时运行 |
||||
|
分辨率 |
192*64 |
||||
|
对比度 |
电位器可调 |
||||
|
文字设定 |
中文简体/繁体、英文（24字符×4行，即12汉字×4行） |
||||
|
字符大小 |
中文：16*16 32*32 英文：8*16 16*32 |
||||
|
按键 |
26 |
20 |
20 |
20 |
7 |
|
存储器 |
|||||
|
画面 |
64KB FlashROM |
||||
|
接口 |
|||||
|
下载口 |
RS232 |
||||
|
通讯口 |
一般型号支持RS232/RS422； （-S）的型号支持RS232/RS485；OP320-A-N仅支持RS232 |
||||
|
电气特性 |
|||||
|
输入电压 |
DC24V |
||||
|
电压范围 |
DC22V~DC26V |
||||
|
消耗电流 |
小于140mA |
||||
|
允许失电 |
10ms以下（实际失电小于1s） |
||||
|
抗电压冲击 |
AC1000V，10mA，小于1分钟（信号与地间） |
||||
|
绝缘电阻 |
DC500V，10MΩ以上（信号与地间） |
||||
|
环境 |
|||||
|
运行温度 |
0℃~50℃ |
||||
|
存储温度 |
-20℃~60℃ |
||||
|
运行湿度 |
10%RH~90%RH（无凝露） |
||||
|
抗干扰能力 |
干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟 |
||||
|
空气 |
无腐蚀性气体 |
||||
|
冷却方式 |
自然风冷 |
||||
|
防护等级 |
前面板符合IP65 |
||||
|
结构 |
|||||
|
外部尺寸（mm） |
172*121*56.5 |
172*94*38.8 |
172*94*30.0 |
162*102*38 |
|
|
面板开孔尺寸（mm） |
164.0*113.0 |
164.2*86.8 |
164.2*86.8 |
156.5*94.0 |
|
注意：OP320/OP320-S不配时钟，其他型号可选配时钟。
产品外形及尺寸（单位：mm）
OP320-A系列：
OP320系列：
OP330系列：
OP325系列：
