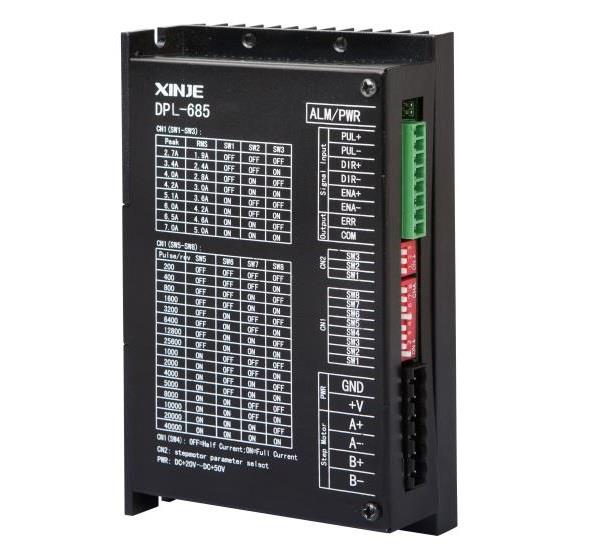

DPL-685步进驱动器
细分以及额定电流内的任意电流值，采用纯正弦波电流控制技术，使电机运行平稳，噪声小，
能够满足大多数场合的应用需要。驱动器内部集成了参数自动整定功能，能够针对不同电机
自动生成最优运行参数，最大限度发挥电机的性能。
性能特点
参数自动整定功能
超低电机运行噪声
控制信号为 24V，直接和 PLC 连接
供电电压在 20~50VDC 任意选择
输出电流有效值可在 1.9~5.0A 之间选择
内置高细分，细分动态可选，每转脉冲数最大可达 40000
可驱动任何 5.0A 以下的 4，6，8 线两相步进电机
静止时电流自动减半
光隔离差分信号输入
具有过压、过流保护功能
产品规格
|
项 目 |
最小值 |
典型值 |
最大值 |
|
输入电源电压（VDC） |
20 |
36 |
50 |
|
输出电流有效值（A） |
1.9 |
－ |
5.0 |
|
逻辑输入电流（mA） |
4 |
7 |
16 |
|
步进脉冲频率（KHz） |
0 |
－ |
200 |
|
绝缘电阻（MΩ） |
500 |
－ |
－ |
|
环境温度 |
0℃～50℃ |
||
|
最高工作温度 |
60℃ |
||
|
湿度 |
40%～90％ RH（不能结露或有水珠） |
||
|
振动 |
5.9m/s2 Max |
||
|
保存温度 |
－20℃～65℃ |
||
|
外形尺寸 |
150mm×94mm×57mm |
||
电流设定
由三位拨码开关控制。
细分设定
由四位拨码开关设定，具体如下表：
|
Pulse/rev |
SW1 |
SW2 |
SW3 |
SW4 |
|
200 |
OFF |
OFF |
OFF |
OFF |
|
400 |
OFF |
OFF |
OFF |
ON |
|
800 |
OFF |
OFF |
ON |
OFF |
|
1600 |
OFF |
OFF |
ON |
ON |
|
3200 |
OFF |
ON |
OFF |
OFF |
|
6400 |
OFF |
ON |
OFF |
ON |
|
12800 |
OFF |
ON |
ON |
OFF |
|
25600 |
OFF |
ON |
ON |
ON |
|
1000 |
ON |
OFF |
OFF |
OFF |
|
2000 |
ON |
OFF |
OFF |
ON |
|
4000 |
ON |
OFF |
ON |
OFF |
|
5000 |
ON |
OFF |
ON |
ON |
|
8000 |
ON |
ON |
OFF |
OFF |
|
10000 |
ON |
ON |
OFF |
ON |
|
20000 |
ON |
ON |
ON |
OFF |
|
40000 |
ON |
ON |
ON |
ON |
外形尺寸（单位：mm）
应用领域
适用于各种中小型和自动化设备及仪器，如：气动打标机、贴标机、割字机、激光打
标机、绘图仪、小型雕刻机、数控机床、拿放装置等。在用户期望低振动、小噪声、高精度、
高速度的小型设备中效果尤佳。
